水管锅炉的锅炉本体组成主要有哪些

水管锅炉的锅炉本体组成主要有哪些？水管锅炉由于其结构安排合理,性能比较完善,经济技术指标比较先进,所以发展非常迅速。可满足不同的蒸发要求。以D型锅炉为例。这种锅炉用于船舶上的主锅炉作为蒸汽动力装置，或用作大型油轮上的柴油发动机动力装置的辅助锅炉。

一、D型水管锅炉的组成及其工作原理

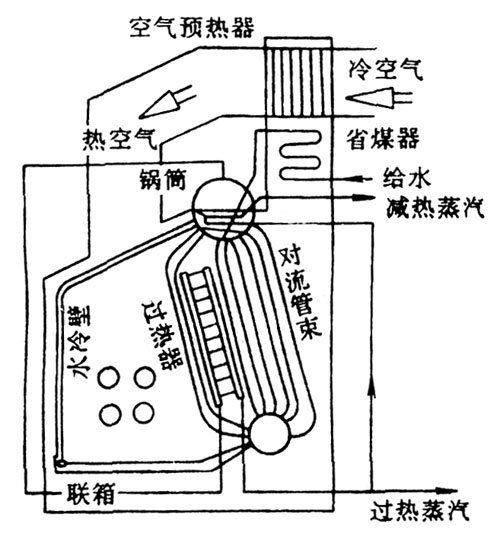

图4—1 D型水管锅炉的工作示意图

1．锅炉本体

D型水管锅炉本体形状与字母“D”相似，故称为D型锅炉。本体是由壳牌,水鼓,头,水墙,对流管束,商会炉膛、燃烧器等。除炉膛和燃烧器外，所有部件均承受锅炉的饱和压力。

（1）上锅筒

上部锅炉虽然不是受热面，但在水管锅炉中起着重要的作用，主要表现在以下几个方面：

(A)由于一定量的水可贮存在上桶内(约为锅炉容量的三分之一)，因此，当供水量及所产生的蒸汽量不平衡时，便可暂时满足锅内水位的波动，从而减低供水调节的需要。此外,它也使锅炉有一定的蓄热能力,当锅炉向世界输出热量到锅炉内的热不平衡,水鼓可以临时释放或吸收的热量,被动缓解的蒸汽压力,降低了燃烧调整要求。

B)上锅简单地将锅水输送到蒸发加热面管，从蒸发管束接收蒸汽-水混合物，并在其中进行蒸汽-水分离。因此,鼓是汽水系统的集合,另一方面鼓和一些重要的配件安装位置。

c）在上部锅中设置给水，锅炉上部可通过锅炉上部排出，除去水面上漂浮的油和泡沫等杂质，避免受热面结垢，防止热腐蚀。ED表面。

(D)给水预先加热，并在上鼓内除气。锅炉给水温度低于锅炉水温度，溶解氧溶解。进入锅炉筒后，锅炉水被加热到接近饱和温度，溶解氧也析出，从而降低了受热面的温度应力和氧腐蚀。

（2）联箱和下锅筒

联箱和下锅筒也都不是受热面。固定水冷壁管头是用来形成正常的水循环和水冷壁管。底锅用于将蒸发加热面管固定于水壁之外，并联连接水循环。它还具有一定的蓄水能力。他们可以通过将污泥排下来，从而去除沉淀在壶水中的淤泥。

（3）蒸发受热面

直接加热的锅炉受热面产生饱和蒸汽加热表面叫做蒸发。水冷壁管与前三排对流管靠近炉膛（即防渣管），烟气通过辐射传热，将热传递到锅炉水冷壁管内，称为辐射加热面。蒸发管束的其余部分通过对流换热的方式接收烟气传递的热量，因此被称为对流受热面。

（4）炉膛

炉子是燃料雾化和燃烧的地方。它的作用是提供足够的空间,充满燃料和燃烧的热量并不是输给了锅炉的外面。

炉子由耐火砖墙和水冷壁组成。水冷壁是安装在炉膛内壁上的蒸发加热表面管。由于它吸收了高温火焰和烟气的辐射热，能保护耐火砖免受过热和烧尽，具有冷却炉壁的作用。同时，通过在炉内不同部位布置不同数量的水冷壁受热面，可以提高锅炉的蒸发率，控制炉内烟气的温度场和温度场的分布，保证炉内良好的燃烧。它是锅炉蒸发受热面的重要组成部分。水冷壁吸收辐射热,约占1/3的受热面吸热的锅炉、烟气的理论燃烧温度(2000 k)炉出口温度(1500 ~ 1750 k),离开炉烟气后,流向蒸发管束。

（5）燃烧器

燃油锅炉的燃烧器由雾化器或喷嘴和分配器组成。喷油器可将燃料雾化入炉内，空气分布器可合理地将燃烧空气引入炉内，以便及时与雾化燃料混合。
